Speedmaster CD 102 Heidelberg

⭐ Especial Impresión Offset de Alta Gama

Manual Técnico Heidelberg Speedmaster CD 102
Guía Maestra: 33 Módulos de Ajuste, Mecánica y Electrónica

📖 33 Imágenes Técnicas

🛠️ Offset CD 102 Manual Pro

⚙️ Mantenimiento Puesta a punto

Presentamos la recopilación técnica más completa sobre la Heidelberg Speedmaster CD 102. Este catálogo visual de 33 imágenes detalla los componentes críticos de esta prensa líder, desde los grupos de entintado hasta el sistema de salida. Un recurso vital para optimizar la producción y resolver averías en el taller offset.

🇦🇷

Este extraordinario material técnico ha sido compartido con nosotros directamente por el colega impresor

Diego Manuel Benítez

Profesional de las Artes Gráficas en Buenos Aires, Argentina.

INTRODUCCIÓN

✨ ¿Está soñando con una nueva prensa?
Aquí tiene la Speedmaster CD 102

La Heidelberg CD 102 es el estándar mundial en versatilidad para cartón y papel. Una máquina diseñada para el máximo rendimiento en el taller gráfico.

MÓDULO 01

⚠️ Seguridad y Elementos de Mando

🚫 Protocolo Obligatorio:
Antes de la puesta en marcha, es fundamental identificar los dispositivos de parada de emergencia y los protectores. Este manual detalla los puntos críticos de riesgo para garantizar una operación segura y eficiente en todo momento.

📥 DESCARGAR: MANUAL DE SEGURIDAD CD 102

MÓDULO 02

🕹️ Elementos de Mando Centralizados

🎛️ Interfaz de Usuario:
Guía detallada sobre la ubicación y función de los paneles de control. Comprender la ergonomía de los mandos de la CD 102 es clave para reducir los tiempos de preparación y reaccionar rápidamente ante cualquier ajuste necesario durante la tirada.

📥 DESCARGAR: ELEMENTOS DE MANDO

MÓDULO 03

📥 Marcador Preset: Alimentación Automática

📄 Precisión en la Entrada:
El sistema Preset permite el ajuste automático de los sopladores y la succión según el formato del soporte. Este manual técnico explica cómo configurar el marcador para asegurar un transporte de pliego libre de problemas, incluso en sustratos difíciles.

📥 DESCARGAR: MANUAL MARCADOR PRESET

MÓDULO 04

🌪️ Cabezal Aspirador: Succión y Transporte

💨 Sincronización Neumática:
El cabezal aspirador es el encargado de separar y transportar cada pliego con una precisión milimétrica. En este manual se detallan los ajustes de los chupadores de separación y transporte, vitales para evitar dobles pliegos o fallos de alimentación a altas velocidades.

📥 DESCARGAR: CABEZAL ASPIRADOR

MÓDULO 05

🏗️ Cuerpo Impresor: Estructura y Función

🎨 Ingeniería Offset:
Análisis detallado de la arquitectura del cuerpo de impresión en la CD 102. Comprender la interacción entre los cilindros portaplanchas, portacauchos e impresores es esencial para el mantenimiento preventivo y la corrección de problemas de registro o transferencia de tinta.

📥 DESCARGAR: CUERPO IMPRESOR

MÓDULO 06

🧼 Mantenimiento: Lavado del Cuerpo Impresor

🔄 Eficiencia Operativa:
El sistema de lavado automático en la Heidelberg CD 102 garantiza cambios de color rápidos y una limpieza profunda de cauchos y rodillos. Este manual detalla los ciclos de lavado y el ajuste de las racletas para optimizar el consumo de solvente y reducir el tiempo de inactividad.

📥 DESCARGAR: MANUAL DE LAVADO

MÓDULO 07

🖌️ Grupo de Entintado: Control del Color

🧪 Distribución Dinámica:
Análisis del tren de rodillos entintadores y su interacción con el sistema Alcolor. La CD 102 destaca por su estabilidad de entintado; en esta documentación técnica se explica cómo gestionar el tintero y los rodillos de transferencia para mantener una densidad de color constante durante toda la tirada.

📥 DESCARGAR: MANUAL DE ENTINTADO

MÓDULO 08

💧 Grupo Humectador: Equilibrio Alcolor

🌊 Control de Solución:
El sistema Alcolor es el estándar de oro en la humectación offset. En este manual técnico de la CD 102, se explica el ajuste de la película de agua, el control de alcohol y la temperatura, factores determinantes para evitar el velo y garantizar una impresión limpia desde el primer pliego.

📥 DESCARGAR: MANUAL HUMECTADOR

MÓDULO 09

🏁 Salida de Pliegos: Formación de Pila

📦 Apilado Preciso:
La salida de la Heidelberg CD 102 está diseñada para gestionar altas velocidades sin repinte. Este documento detalla la configuración de los frenos de pliego, la soplería de aire caliente e infrarrojos, y el sistema de polvos antimaculadores para un acabado perfecto en la pila.

📥 DESCARGAR: MANUAL DE SALIDA

MÓDULO 10

📐 Salida Preset: Configuración Automática

📟 Automatización de Formatos:
El sistema Preset en la salida sincroniza mecánicamente los topes laterales y traseros con los datos introducidos en la consola central. En este manual se explica cómo calibrar estos parámetros para que la recepción de la pila sea perfecta desde la primera unidad, eliminando ajustes manuales tediosos.

📥 DESCARGAR: MANUAL SALIDA PRESET

MÓDULO 11

♾️ Sistema Non-Stop: Alta Productividad

🚀 Producción sin Interrupciones:
La Heidelberg CD 102 está diseñada para tiradas largas. El dispositivo Non-Stop permite el cambio de pilas tanto en el marcador como en la salida sin detener la marcha. Este documento técnico detalla el uso de los rastrillos y la sincronización necesaria para mantener el flujo constante de trabajo.

📥 DESCARGAR: MANUAL NON-STOP

MÓDULO 12

🔮 Equipamiento UV: Secado Instantáneo

💡 Tecnología Ultravioleta:
La Heidelberg CD 102 equipada con sistemas UV permite imprimir sobre soportes no absorbentes (plásticos, metalizados) con un curado inmediato. Este manual detalla el mantenimiento de las lámparas, los reflectores y los sistemas de refrigeración necesarios para trabajar con tintas y barnices fotosensibles.

📥 DESCARGAR: MANUAL EQUIPO UV

MÓDULO 13

✨ Cuerpo Barnizador: Acabados de Lujo

🖌️ Protección y Brillo:
El módulo de barnizado de la CD 102 es clave para aplicaciones de alto valor añadido. Este documento técnico explica el ajuste del sistema de rodillo anilox y racleta (chamber blade), permitiendo una aplicación uniforme de barnices acrílicos o UV para proteger el impreso y realzar su impacto visual.

📥 DESCARGAR: MANUAL BARNIZADOR

MÓDULO 14

📏 Heidelberg CD 102: Dimensiones Reales

📐 Espacio Operativo:
Manual detallado con las medidas exactas de largo, ancho y alto de la CD 102. Es vital para la planificación de la planta de impresión, asegurando los pasillos de servicio necesarios para el operario y el acceso logístico para la carga y descarga de materiales.

📥 DESCARGAR: PLANO DE DIMENSIONES

MÓDULO 15

🏗️ Planos Básicos y Cimentación

⚙️ Infraestructura Técnica:
Esquemas técnicos de la base de la máquina. Incluye la distribución de pesos por punto de apoyo, fundamental para que los ingenieros calculen la resistencia del forjado y los anclajes necesarios para evitar vibraciones durante la tirada a máxima velocidad.

📥 DESCARGAR: PLANOS DE INSTALACIÓN

MÓDULO 16

🏷️ Configuración y Modelo del Sistema

📋 Especificaciones de Serie:
Identificación de las variantes del modelo Speedmaster CD 102. Este documento ayuda a reconocer los componentes específicos instalados según el año de fabricación y la configuración de cuerpos, permitiendo un pedido de repuestos mucho más preciso y sin errores.

📥 DESCARGAR: FICHA DE MODELO

MÓDULO 17

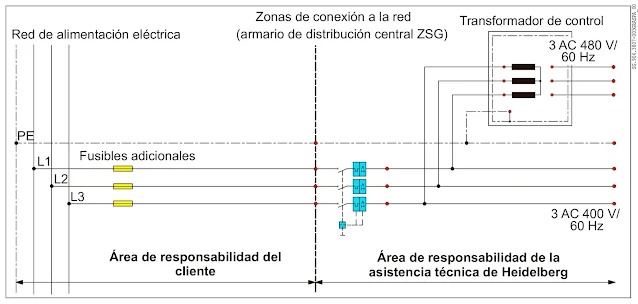

⚡ Conexión e Instalación Eléctrica

🔌 Suministro de Potencia:
Documentación técnica sobre los requisitos eléctricos de la Heidelberg CD 102. Incluye esquemas de conexión, especificaciones de voltaje y amperaje, y la configuración del armario eléctrico para garantizar un funcionamiento estable y seguro de todos los servomotores.

📥 DESCARGAR: MANUAL ELÉCTRICO

MÓDULO 18

🌬️ Compresor y Sistemas Neumáticos

🔧 Gestión del Aire:
El sistema neumático es el responsable de la succión en el marcador y el soplado en el transporte. Este manual detalla el mantenimiento del compresor centralizado, la limpieza de filtros y el ajuste de presión para asegurar que la CD 102 trabaje con aire limpio y seco.

📥 DESCARGAR: MANUAL NEUMÁTICO

MÓDULO 19

🔥 Secado Infrarrojo: Fijación del Color

☀️ Eficiencia de Secado:
A diferencia del UV, los secadores IR aceleran la oxidación de las tintas convencionales. Este manual de la Speedmaster CD 102 explica la regulación de potencia de las lámparas infrarrojas y los cuchillos de aire para evitar el repinte sin sobrecalentar el papel.

📥 DESCARGAR: MANUAL SECADOR IR

MÓDULO 20

🌪️ Tuberías de Aire: Distribución Neumática

⚙️ Red de Suministro:
Plano detallado del trazado de las tuberías de aire comprimido y vacío en la Heidelberg CD 102. Identificar correctamente cada línea es crucial para localizar fugas que puedan afectar la estabilidad del pliego en el marcador o la salida.

📥 DESCARGAR: PLANO DE TUBERÍAS

MÓDULO 21

💻 Conexiones Interfaz: El Cerebro de la Prensa

🔌 Comunicación Electrónica:
Esquema técnico de las conexiones de interfaz. Este manual explica cómo se comunican los distintos periféricos con la unidad central de la CD 102, fundamental para diagnosticar errores de datos o fallos en el control remoto del tintero y registro.

📥 DESCARGAR: MANUAL DE INTERFAZ

MÓDULO 22

📖 Catálogo de Piezas I: Guía de Referencia

🔍 Repuestos Originales:
Comienzo del despiece técnico de la Heidelberg Speedmaster CD 102. Este índice es la llave para navegar por los miles de componentes de la prensa, permitiendo localizar rápidamente el número de parte oficial para mantenimientos o reparaciones de emergencia.

📥 DESCARGAR: ÍNDICE DE PIEZAS

MÓDULO 23

🔌 Catálogo A: Componentes Eléctricos

⚡ Despiece Electrónico:
Referencia técnica de los componentes del sistema eléctrico de la Heidelberg CD 102. Incluye el listado de placas, sensores y motores, esencial para realizar pedidos exactos de repuestos y asegurar la continuidad de los sistemas de control de la prensa.

📥 DESCARGAR: PIEZAS EQUIPO ELÉCTRICO

MÓDULO 24

📥 Catálogo B: Componentes del Marcador

🔧 Mecánica de Alimentación:
Desglose completo de las piezas mecánicas del marcador de pliegos. Esta sección es vital para el mantenimiento del sistema de transporte inicial, permitiendo identificar resortes, ventosas y engranajes específicos de la CD 102 para un ajuste de entrada perfecto.

📥 DESCARGAR: PIEZAS DEL MARCADOR

MÓDULO 25

🏗️ Catálogo C: Despiece del Cuerpo Impresor

🎨 Corazón de la Prensa:
Documentación exhaustiva sobre los componentes internos del cuerpo de impresión. En este apartado de la Heidelberg CD 102 se detallan las piezas relativas a los cilindros, sistemas de sujeción de plancha y mecanismos de presión, fundamentales para reparaciones estructurales.

📥 DESCARGAR: PIEZAS CUERPO IMPRESOR

MÓDULO 26

✨ Catálogo D: Piezas del Cuerpo Barnizador

🖌️ Acabado Especial:
Referencia de despiece para el módulo de barnizado. Incluye los códigos oficiales de rodillos anilox, racletas y sistemas de bombeo de barniz de la Heidelberg CD 102, vitales para mantener la calidad del recubrimiento y brillo en cada trabajo.

📥 DESCARGAR: PIEZAS DEL BARNIZADOR

MÓDULO 27

🏁 Catálogo E: Componentes de la Salida

📦 Entrega de Material:
Listado detallado de las piezas del módulo de salida. Documentación esencial de la CD 102 para el mantenimiento de las barras de pinzas, cadenas de transporte y el sistema de frenado de pliego, garantizando un apilado impecable a cualquier velocidad.

📥 DESCARGAR: PIEZAS DE LA SALIDA

MÓDULO 28

🔧 Catálogo F: Accesorios y Periféricos

⚙️ Equipamiento Auxiliar:
Referencia técnica de los accesorios de la máquina. En este apartado se cubren los elementos periféricos opcionales y herramientas de soporte que complementan a la Speedmaster CD 102, facilitando el recambio de piezas de desgaste común.

📥 DESCARGAR: CATÁLOGO DE ACCESORIOS

MÓDULO 29

📰 Revista Speedmaster SM 102

💡 Perspectiva Editorial:
Un recorrido por las capacidades y casos de éxito de la Speedmaster 102. Este material ofrece una visión profunda sobre la versatilidad de la prensa en diferentes entornos de producción y su impacto en la rentabilidad del taller.

📥 DESCARGAR: REVISTA SPEEDMASTER

MÓDULO 30

🧠 Arsenal de Ideas: Speedmaster 102 CD

🚀 Optimización Creativa:
Guía de soluciones y aplicaciones avanzadas para sacar el máximo provecho a la Heidelberg CD 102. Ideal para jefes de taller y operarios que buscan expandir los límites técnicos de su equipamiento.

📥 DESCARGAR: ARSENAL DE IDEAS

MÓDULO 31

📊 CD 102: Especificaciones y Datos Técnicos

📋 Ficha Técnica Completa:
Resumen exhaustivo de velocidades, formatos de papel, áreas de impresión y requerimientos operativos. La referencia rápida indispensable para la planificación de presupuestos y tiempos de producción.

📥 DESCARGAR: DATOS TÉCNICOS

MÓDULO 32

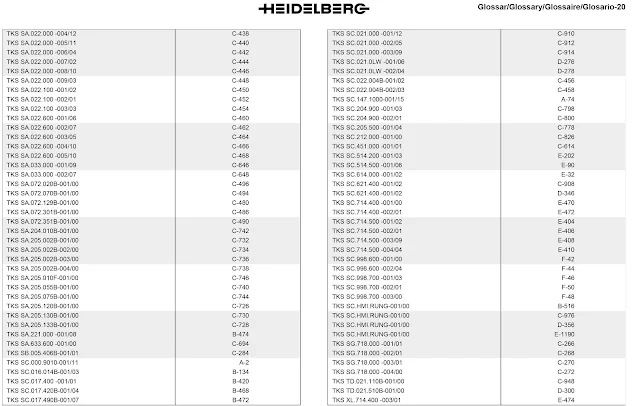

🅰️ Catálogo de Piezas G: Glosario

📖 Terminología Oficial:
Diccionario técnico para identificar correctamente cada concepto y parte de la Heidelberg CD 102. Fundamental para la comunicación fluida con el servicio técnico y para el aprendizaje de nuevos operarios.

📥 DESCARGAR: GLOSARIO TÉCNICO

MÓDULO 33

🛠️ Manual de Mantenimiento SM 102

🔧 Cuidado Preventivo:
La guía definitiva para el engrase, limpieza y revisión periódica de la Speedmaster 102. Seguir este manual es la única forma de garantizar la precisión de registro y evitar averías costosas a largo plazo.

📥 DESCARGAR: MANUAL DE MANTENIMIENTO

🤝

Unidad entre Impresores

Concluimos esta exhaustiva guía técnica extendiendo nuestro más sincero agradecimiento a nuestro compañero argentino

Diego Manuel Benítez

Gracias por contribuir al crecimiento técnico de la comunidad gráfica hispanohablante.
¡Saludos cordiales desde España hasta Buenos Aires!

🚀 Guía Rápida de Consulta

Haz clic en una categoría para ir directamente al manual

🖥️

Control y Consolas

CP Tronic, CPC 1-02, 1-04 y manejo general de la prensa.

🎨

Cuerpos e Impresión

Alcolor, Autoplate, lavadores y ajustes de presión.

⚡

Energía y Neumática

Electricidad, aire comprimido y secadores infrarrojos.

⚙️

Despiece Técnico

Catálogos de piezas (A-G) y glosario de componentes.

📖

Manuales Maestros

Mantenimiento preventivo, datos técnicos y arsenal de ideas.

🔌

Electrónica

Conexiones de interfaz y revista técnica Speedmaster.

Material Cedido por Diego Manuel Benítez • Argentina 🇦🇷
